Go 内存分配器
梳理 Golang 内存分配器，以前通过代码调试过，有了一个初步的认识，这次把一些细节性的东西都梳理出来了，发现自己对内存分配的过程有了更清晰的认识，很多内容靠脑子想还是太费事了，就咱这个“处理器”差一点就烧坏了.. 把图画出来能够有效的缓解大脑负载..
Unmanaged memory（堆外内存）
在看 Go 内存源码部分的时候，涉及到管理内存的相关数据结构时，总能看到这样一行 comment， go:notinheap 就感觉挺奇怪的，内存地址空间除了堆就是栈，那要存储在哪里呢？
GC 扫描的时候是不需要对堆外内存进行扫描的，官方给出了堆外内存存在的两个必要性：
- 当这块内存是 memory manager 本身时。
- 在调用者没有 P 的情况下分配，调度器初始化之前是不存在 P 的。
同时，官方也给出了声明 unmanaged memory 的三种方式
- sysAlloc
- persistentalloc
- fixalloc
go:notinheap
类型声明的时候使用，表示这个对象禁止在 gc 扫描的堆上或者栈上分配。尤其是，指向这个对象的指针在 runtime.inheap 检查时总是返回假。
go:notinheap 真正的意义：runtime 在某些底层数据结构上使用，避免了内存屏障，提高了性能。
basic concept
Go 语言中的内存管理同 tcmalloc 类似，将从操作系统那里得到的内存按照大小不同的块进行管理，形如segregated list，mspan 是 Go 语言中最基本的内存管理单元。
//go:notinheap |
这里把该数据结构中有关内存分配相关的字段截取出来，不难看出，该结构体通过 next prev 构成了一个双向链表的数据结构。在整个内存分配过程中，是没有用到这两个字段的，他们的具体作用还有待考究。

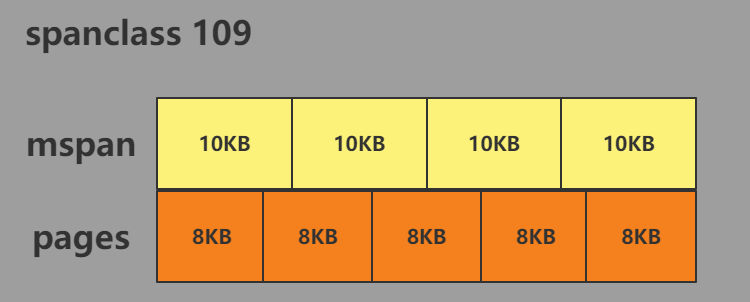

mspan 中包含了很多个 chunk，更像是一个数组，正如数组的定义一样，内部的元素是 size 相同的 chunk，如下图：

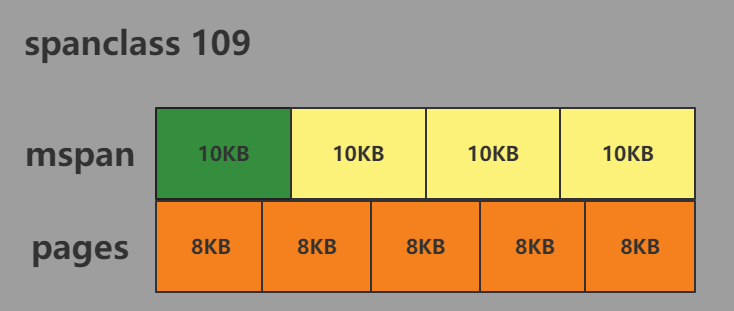

Go 中的 pages 是 OS page 的整数倍，通常每个页面为 8KB。图中的 mspan 由 5 个 page 组成，5 * 8 = 40 KB，我们申请一个 10KB 的切片 slice := make([]byte, 10240)
详细的步骤我们一步步展开，你可能已经注意到了，图中标识了当前 mspan 的 spanclass = 109，我这里的 go 版本为：1.16 有 136 种 spanclass，更进一步，spanclass 分为了：
scan class
需要扫描的类别，那什么情况下需要使用 scan class 呢？当 chunk 中有指针时，就需要使用 scan class。
noscan class
通常来讲标量类型都是不需要扫描的。
spanclass 其实就是 uint8 的一个别名，通过最后一个 bit 进行判断：
func (sc spanClass) noscan() bool { |
通过 sc&1 != 0 就可以判断出：
- spanclass为偶数时，需要
- spanclass为奇数时，不需要
Tiny Small Large
Go 把内存对象分成三类
| 对象 | 范围 |
|---|---|
| Tiny | (0, 16 B) |
| Small | [16 B, 32 KB] |
| Large | (32 KB, +∞) |
在上边的例子中，我们创建了一个 small object，那么为什么要根据对象大小进行区分呢？为了 alloc performance。
Mcache Mcentral Mheap
这里就是它借鉴了 tcmalloc 中的一点，实现了线程缓存，这样在每个线程上分配时就不需要加锁。当本地处理不了时就需要向上一层一层尝试，当 mheap 都分配不出来了，说明内存用光了。
| 名称 | 作用 |
|---|---|
| mcache | 线程缓存 用于 tiny,small 对象的分配 |
| mcentral | 中心缓存 当 mcache 中没有足够空间时会用到 mcentral |
| mheap | 堆上内存 当 mcentral 中没有足够空间时会用到 mheap |
mcache 中比较重要的字段
//go:notinheap
type mcache struct {
// ... 省略了大量字段
// 指向了实际的 chunk，负责 tiny 对象的分配
tiny uintptr
// 表明这个 chunk 用了多少
tinyoffset uintptr
// 表明 tiny allocation 执行的次数
tinyAllocs uintptr
// 负责 small 对象的分配
alloc [numSpanClasses]*mspan // spans to allocate from, indexed by spanClass
}当我们学习 large 对象分配的时候再深入研究 mcentral mheap 也不迟
Allocator
有了基本的概念，我们就可以更深入的了解内存分配器是如何工作的，首先我们要探索的是 tiny allocator ，如果你写不出合适的单元测试，那么官方的 test 就是你的最佳选择。
func TestTinyAlloc(t *testing.T) { |
tiny allocator 在分配前需要根据 size 计算字节对齐，然后移动 tinyoff 的位置，如果 size 是 8 的倍数，就按照 8 字节对齐，4 的倍数就按照 4 字节对齐，2 的倍数就按照 2 字节对齐。
// alignUp rounds n up to a multiple of a. a must be a power of 2. |
对于 Allocator 来说，最重要的特性就是性能，mallocgc 中会通过位图来提升分配器的性能。

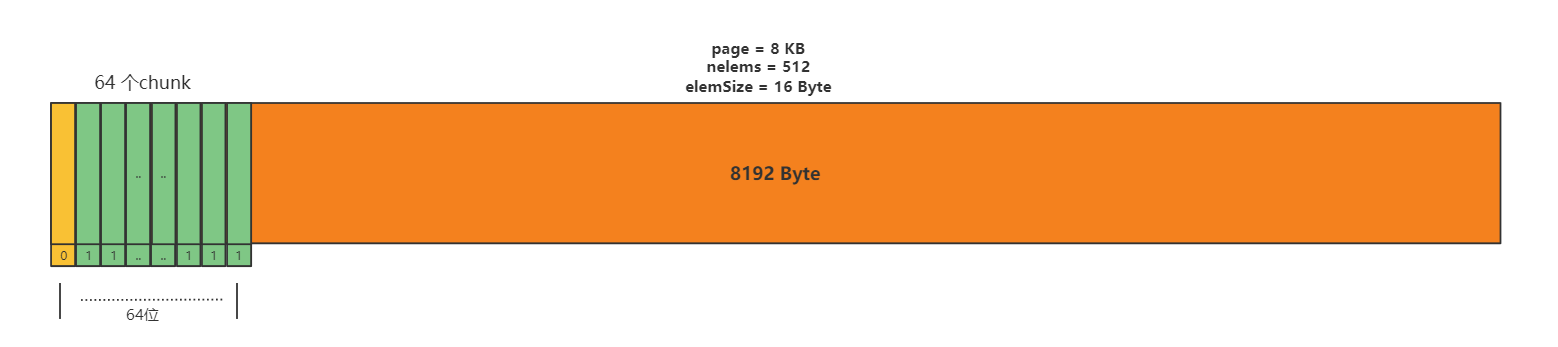

需要注意的一点是，我们虽然可以通过 allocCache 加速在 mspan 查找空闲内存块的速度，但是一个 allocCache最多只能表示 64 个内存块的使用情况，像前面的 tiny 对象，一个 page （8K） 中有 512 个 16 Byte 的对象，这时该怎么办呢？
我们应该去研究具体的查找过程，即 nextFreeFast nextFree nextFreeIndex:
nextFreeFast (fastPath)
// fastPath
// 假设 allocCache 为 0001 1111 1....1 （共 64 位） 这是一个已经分配了三次的 allocCache
func nextFreeFast(s *mspan) gclinkptr {
// 计算当前 allocCache 第一个未被使用的内存块位置
// 0 使用，1 未使用
theBit := sys.Ctz64(s.allocCache)
// 64 的原因上边有提到，uint64 只能表示 64 个内存块
// 如果 theBit == 64 说明该位图对应的所有内存块都被使用了
// 如果 theBit < 64 说明还有内存块未被使用
if theBit < 64 {
// result 代表的是空闲内存块的索引
result := s.freeindex + uintptr(theBit)
if result < s.nelems {
// 下一次 alloc 开始查找的位置
freeidx := result + 1
// 解释请见下面内容
if freeidx%64 == 0 && freeidx != s.nelems {
return 0
}
s.allocCache >>= uint(theBit + 1)
s.freeindex = freeidx
s.allocCount++
return gclinkptr(result*s.elemsize + s.base())
}
}
return 0
}以 spancalss=5 的 mspan 举例：
还是挺清晰的吧，fastPath 就是检查当前这 64 个内存块有没有空闲的，没找到就走 slowPath，找到了则更新allocCache 对应的 bit，将 freeIndex 指向下一个位置，方便下一次分配的查找，更新当前 mspan 已经分配的次数。
freeidx%64 == 0 && freeidx != s.nelems的意思是：当 freeIndex 指向 allocCache 之外且不是最后一个对象时，fastPath 也是走不通的。 这里主要就是理解 freeIndex 的起始编号为 0，表示这 64 个比特位只需要 0-63，如果对 64 取模为 0 说明已经超过当前 allocCache 的管辖范围了，且当前 allocCache 对应的内存块都被用光了。那我们就需要更新 allocCache 中的内容，使其指向下一个 64 位的 cache bit。以 tinyAllocator 为例，每次分配 1 字节，我们需要分配 1024 次才能达到这个阈值（前提是这个 mspan是空的）。
*runtime.mspan {
startAddr: 824633810944,
npages: 1,
manualFreeList: 0,
freeindex: 63,
nelems: 512,
allocCache: 1,
allocCount: 63,
spanclass: tinySpanClass (5),
elemsize: 16,
limit: 824633819136}如上 mspan，我们已经使用它分配了 63 个对象（0-62），本次分配的空闲块索引为 63，下一次内存分配的索引为 64，即
freeidx%64 == 0 && freeidx != s.nelems条件成立，只能走 slowPath 了。nextFree (slowPath)
nextFree 中处理 allocCache 的主要逻辑在
s.nextFreeIndex中func (c *mcache) nextFree(spc spanClass) (v gclinkptr, s *mspan, shouldhelpgc bool) {
s = c.alloc[spc]
shouldhelpgc = false
freeIndex := s.nextFreeIndex()
if freeIndex == s.nelems {
// The span is full.
if uintptr(s.allocCount) != s.nelems {
println("runtime: s.allocCount=", s.allocCount, "s.nelems=", s.nelems)
throw("s.allocCount != s.nelems && freeIndex == s.nelems")
}
c.refill(spc)
shouldhelpgc = true
s = c.alloc[spc]
freeIndex = s.nextFreeIndex()
}
if freeIndex >= s.nelems {
throw("freeIndex is not valid")
}
v = gclinkptr(freeIndex*s.elemsize + s.base())
s.allocCount++
if uintptr(s.allocCount) > s.nelems {
println("s.allocCount=", s.allocCount, "s.nelems=", s.nelems)
throw("s.allocCount > s.nelems")
}
return
}nextFreeIndex (find freeindex)
func (s *mspan) nextFreeIndex() uintptr {
// 当前空闲块的位置
sfreeindex := s.freeindex
snelems := s.nelems
// 如果是该 mspan 中最后一个内存块，则直接返回
if sfreeindex == snelems {
return sfreeindex
}
if sfreeindex > snelems {
throw("s.freeindex > s.nelems")
}
aCache := s.allocCache
bitIndex := sys.Ctz64(aCache)
for bitIndex == 64 {
// Move index to start of next cached bits.
sfreeindex = (sfreeindex + 64) &^ (64 - 1)
if sfreeindex >= snelems {
s.freeindex = snelems
return snelems
}
whichByte := sfreeindex / 8
// Refill s.allocCache with the next 64 alloc bits.
s.refillAllocCache(whichByte)
aCache = s.allocCache
bitIndex = sys.Ctz64(aCache)
// nothing available in cached bits
// grab the next 8 bytes and try again.
}
result := sfreeindex + uintptr(bitIndex)
if result >= snelems {
s.freeindex = snelems
return snelems
}
s.allocCache >>= uint(bitIndex + 1)
sfreeindex = result + 1
if sfreeindex%64 == 0 && sfreeindex != snelems {
// We just incremented s.freeindex so it isn't 0.
// As each 1 in s.allocCache was encountered and used for allocation
// it was shifted away. At this point s.allocCache contains all 0s.
// Refill s.allocCache so that it corresponds
// to the bits at s.allocBits starting at s.freeindex.
whichByte := sfreeindex / 8
s.refillAllocCache(whichByte)
}
s.freeindex = sfreeindex
return result
}
查看上述源码得知，负责重新分配 allocCache 的是 refilllAllocCache()
func (s *mspan) refillAllocCache(whichByte uintptr) { |
从 allocBits 中获取对应的内存块使用信息，最后以补码的方式保存到 allocCache 中，方便 Ctz 函数的使用。
然后这里我观察了一下 allocBits 它是一个 *gcBits 类型，底层实际上是一个 uint8 的别名，这里最初也挺让我好奇的，一个 uint8 类型就 8 个 bit 是怎么标记 mspan 中那么多对象的。
然后又一头扎进源码中，发现这是一个指向 allocBits 的指针，实际 allocBits 大小是根据 nelems 计算得出的：
// allocBit 的初始化函数 |
(nelems + 63) / 64涉及到一个向上取整的通用算法，感兴趣可以自行 Google
gcBitsArenas 是用来管理这些 Bitmap 的数据结构：
//go:notinheap |
allocBit 的初始化过程还是比较简单的，这里不再赘述，我们继续回到 allocCache 的替换上，即 refillAllocCache 函数。理解这个函数最关键的一点在于如何理解他的参数 whichByte。
// 当 sfreeindex % 64 == 0 时，才会执行这个计算 |
然后将这个偏移量加到 s.allocBits.bytep(whichByte) 就获取到了下一个 8字节的起始地址。再依次获取这8字节中的每个字节表示的内存块的占用信息，以补码的形式保存在 allocCache 中即可。
至此，tiny allocator 涉及到的内容就结束了。small allocator 查找内存块的过程同 tiny allocator 类似，这里就不再继续展开。
额外提一点，你应该能够发现当我们通过 fastPaht 或 nextFree 找到 tiny 内存块的起始地址后，将这个指针转换成了 *[2]uint64，然后执行了两个赋值操作：
(*[2]uint64)(x)[0] = 0 |
这是在干什么？内存清零。tiny allocator 中，每个内存块都是 16 字节，两个 uint64 真好对应 16字节，然后将其中存储的内容置为0。
拓展：
德布鲁因序列 （Ctz 的实现原理）
